Hansheng Automation oferă soluții tehnologice avansate și produse de{0}}înaltă precizie. Linia noastră de produse include indexatori cu came, mese rotative goale, angrenaje armonice și cutii de viteze planetare. În calitate de furnizor cu experiență de piese pentru echipamentele de ambalare și procesare a tutunului, am furnizat cu succes un serviciu complet de furnizare de piese pentru mașini de ambalare clienților din Turcia, bazându-ne în primul rând pe capacitățile noastre de fabricare a angrenajului, prelucrarea CNC de precizie și producția de turnare de precizie.

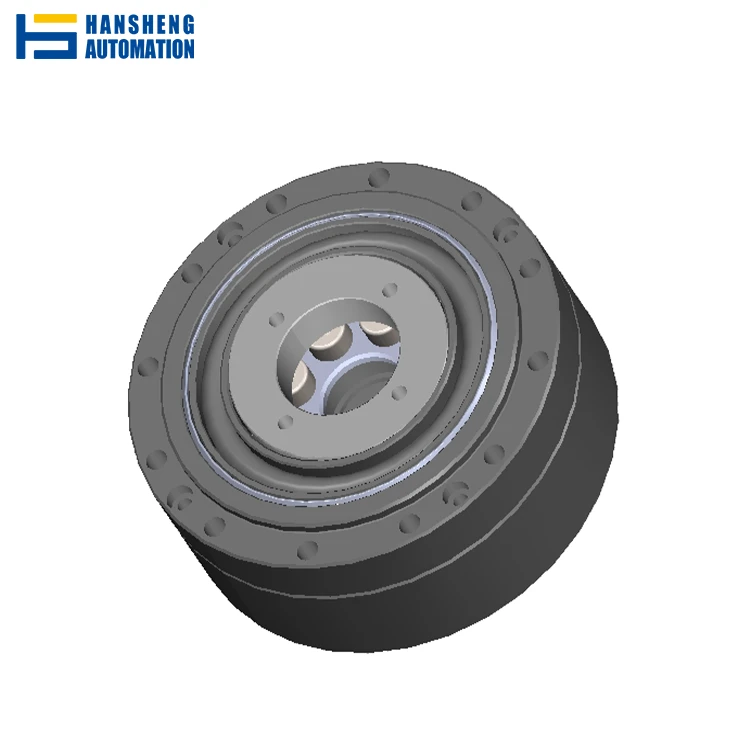

Armonic Gearing este compus în principal dintr-un generator de undă, flexspline și circular spline. Este un reductor care utilizează un generator de undă pentru a asambla rulmenți flexibili pentru a produce o deformare elastică controlabilă a roții flexibile și apoi se combină cu roata rigidă pentru a finaliza transmisia diferenţială. Angrenajul armonic are caracteristicile unui cuplu de sarcină mare-lagărului, dimensiuni mici, greutate redusă, eficiență ridicată, joc redus, durată lungă de viață și ieșire stabilă de joasă-frecvență.

Cunoscută și sub numele de transmisie armonică sau angrenaj cu undă de deformare, este o componentă mecanică extrem de precisă, compactă și eficientă, utilizată pentru controlul mișcării și reducerea cuplului. Este utilizat pe scară largă în industrii precum robotică, aerospațială, dispozitive medicale și inginerie de precizie, unde precizia ridicată, funcționarea lină și designul compact sunt esențiale.

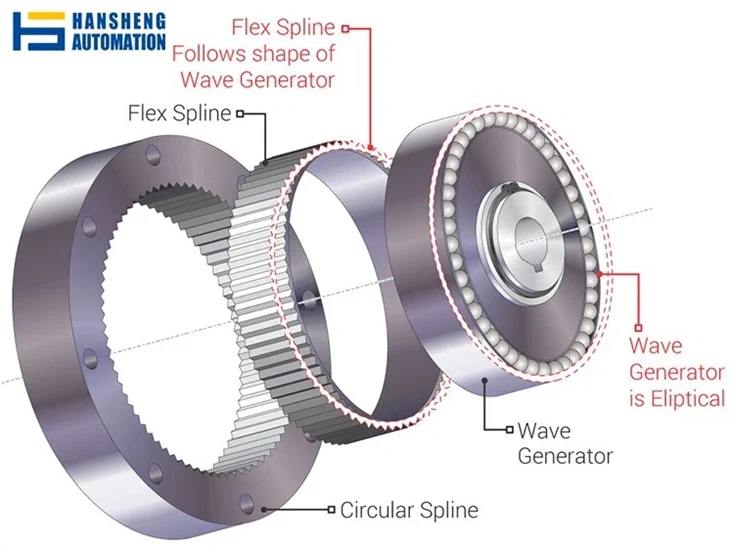

Angrenajele armonice constă din trei componente principale:

Flexspline: Flexspline este un angrenaj flexibil cu pereți-subțiri, în formă de cupă-, cu dinți externi. Este realizat dintr-un material care îi permite să se deformeze atunci când este supus forței, păstrând totuși integritatea structurală. Flexspline este componenta centrală care se deformează pentru a interacționa cu spline circulară și a genera reducerea cuplului. Este de obicei conectat la arborele de ieșire al sistemului.

Spline circulară: Spline circulară este un angrenaj intern rigid, care are doi dinți mai mult decât flexspline. Rămâne staționar și de obicei este fixat pe carcasă. Diferența dintre numărul de dinți dintre spline circulară și flexspline este cheia capacității reductorului de armonici de a obține rapoarte mari de reducere. Pe măsură ce flexspline se deformează și se cuplează cu spline circulară, această discrepanță a dinților permite o reducere precisă a angrenajului.

Generator de valuri: Generatorul de unde este format dintr-o came eliptică și un rulment flexibil. Este conectat la arborele de intrare și este responsabil pentru inițierea deformării flexspline-ului. Generatorul de undă se potrivește în interiorul flexspline-ului și, pe măsură ce se rotește, camera eliptică determină deformarea flexspline-ului, angajându-se cu spline circulară în anumite puncte. Această mișcare creează o reducere lină și eficientă a vitezei de rotație în timp ce crește cuplul.

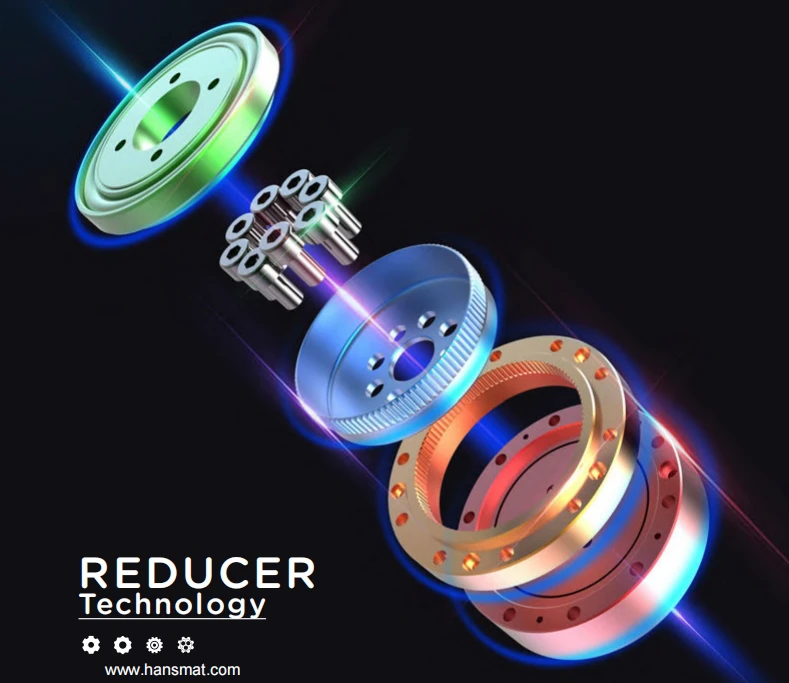

harmonic drive alternative

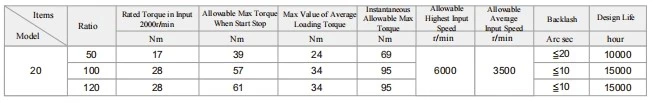

20240725134759

roboți industriali

roboți umanoizi

industria de mașini și echipamente

colectoare solare

facilitati de comunicare

aerpospațial

Î: Ce îl face unic în comparație cu angrenajele tradiționale?

R: Este unic datorită utilizării deformării elastice pentru a obține controlul mișcării. Spre deosebire de angrenajele tradiționale care se bazează pe ochiuri rigide, angrenajele armonice folosesc un angrenaj flexibil (flexspline) care se deformează atunci când este cuplat de o came eliptică (generator de unde). Acest design permite rapoarte mari de reducere, mișcare precisă și reacție minimă într-un factor de formă compact.

Î: Cum atinge astfel de rate mari de reducere?

R: Se realizează rapoarte mari de reducere prin utilizarea diferenței dintre numărul de dinți dintre flexspline și spline circular. Generatorul de undă creează o deformare eliptică în flexspline, care se îmbină cu spline circular în două puncte. Această interacțiune permite ca mai multe ture ale intrării să producă o singură tură a ieșirii, rezultând un raport de reducere ridicat.

Î: Care sunt avantajele acestuia în ceea ce privește precizia?

R: Oferă o precizie excepțională datorită reacției minime și mișcării netede. Designul elimină jocul tipic întâlnit în angrenajele tradiționale prin utilizarea deformației elastice a flexsplinei, rezultând o poziționare foarte precisă și o performanță constantă în aplicațiile care necesită un control fin.

Î: Cum beneficiază structura goală a unor angrenaje armonice utilizarea lor?

R: Structura goală a unor angrenaje armonice permite integrarea altor componente, cum ar fi cabluri, arbori sau senzori, prin centrul angrenajului. Această caracteristică sporește flexibilitatea designului și simplifică integrarea sistemului, în special în sistemele mecanice compacte sau complexe.

Î: Ce tipuri de aplicații sunt cele mai potrivite pentru aceasta?

R: Este ideal pentru aplicații care necesită precizie ridicată, dimensiuni compacte și transmisie de cuplu mare. Aplicațiile comune includ robotica (în special în mecanismele articulare), aerospațială (pentru dispozitive de acționare și sisteme de control), dispozitive medicale (pentru instrumente chirurgicale precise) și sisteme de automatizare (pentru mișcare și control precis).

Î: Cum menține capacitatea de cuplu mare într-o dimensiune compactă?

R: Menține o capacitate mare de cuplu prin designul său unic, care permite o distribuție eficientă a sarcinii pe mai mulți dinți. Capacitatea flexspline-ului de a se deforma și de a se angaja cu spline circulară în mai multe puncte ajută la distribuirea uniformă a cuplului, permițând angrenajului să suporte sarcini substanțiale, în ciuda dimensiunilor sale compacte.

Î: Ce impact are asupra fiabilității și întreținerii sistemului?

R: Contribuie la fiabilitatea sistemului, oferind o reacție scăzută și performanță constantă în timp. Designul său reduce nevoia de ajustări sau întreținere frecvente în comparație cu angrenajele tradiționale, deoarece deformarea elastică a flexspline minimizează uzura. Acest lucru are ca rezultat o componentă durabilă și fiabilă, cu cerințe reduse de întreținere.

Î: Există limitări în utilizarea acestuia?

R: Deși oferă multe beneficii, poate avea limitări în aplicațiile care necesită un cuplu extrem de mare sau în care costul este o preocupare majoră. Precizia și dimensiunea compactă au un cost mai mare în comparație cu unele soluții tradiționale de angrenaje. În plus, materialul și designul flexspline-ului trebuie gestionate cu atenție pentru a asigura durabilitatea și performanța la sarcini mari.

Concentrarea noastră principală este furnizarea de soluții personalizate realizate special pentru a satisface nevoi speciale, garantând astfel cele mai bune performanțe și economie pentru fiecare aplicație. Personalizarea bunurilor noastre pentru a se potrivi cerințelor specifice ale clienților noștri asigură cele mai mari rezultate potențiale atât în ceea ce privește utilitatea, cât și eficiența.
